Quidway S7700系列智能路由交换机

Quidway® S7700系列是华为公司面向下一代企业网络架构而推出的新一代高端智能路由交换机。该产品基于华为公司智能多层交换的技术理念,在提供稳定、可靠、安全的高性能L2~L4层交换服务基础上,进一步提供MPLS VPN、业务流分析、完善的QOS策略、可控组播、资源负载均衡、一体化安全等智能业务优化手段,同时具备超强扩展性和可靠性。

  Quidway® S7700系列广泛适用于园区网络、数据中心核心/汇聚节点,可对无线、话音、视频和数据融合网络进行先进的控制,帮助企业构建交换路由一体化的端到端融合网络。

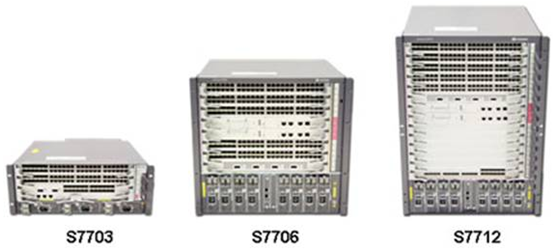

  Quidway® S7700系列提供S7703、S7706、S7712三种产品形态,支持不断扩展的交换能力和端口密度。S7700作为新一代智能交换机采用了全新的硬件平台,左后风道散热整机架构,打造业界最佳能效比交换设备。关键部件冗余设计,最小化设备宕机与业务中断风险。创新节能控制芯片,整机智能节电,为网络绿色可持续发展提供领先的解决方案。

产品特点

强大的业务处理能力,提升网络架构扩展性



l  多业务路由交换平台,满足企业接入、汇聚、核心业务承载要求,支持无线、语音、视频和数据应用,为企业提供高可用、低时延、全业务的一体化网络解决方案。

l  支持分布式L2/L3 MPLS VPN功能,支持MPLS、VPLS、分层VPLS、VLL,满足企业VPN等接入需求

l  完善的二、三层组播协议,支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。

运营级高可靠性设计,可视化故障诊断

l  S7700具备超越5个9的高可靠性,主控、电源、风扇等关键部件采用冗余设计,所有模块均支持热插拔。

l  专用的故障检测定位子卡,提供300pps/3.3ms高精度硬件级以太OAM功能,802.3ah、802.1ag和ITU-Y.1731标准协议,网络故障发生时能够在第一时间检测所有终端Session联通性,图形化网管故障诊断界面,设备节点、链路自动遍历,实现网络快速故障检测与定位。

l  冗余控制引擎间主备无缝切换,设备优雅重启实现NSF无中断转发。支持ISSU业务运行中软件升级,设备软件升级过程中确保关键业务和服务不中断。

完善的QoS机制,提升语音、视频用户体验

l  S7700提供高品质的QOS(Quality of Service)能力,支持从链路层到应用层流分类技术,具备完善的队列调度算法、拥塞控制算法,能够对数据流实现多级的精确调度,从而满足企业不同用户终端、不同业务种类的服务质量要求。

l  S7700提供硬件组播QOS低延时队列,全面满足企业视频业务优先级保障需求,为视频会议、监控等关键业务提供高质量承载保障。

l  创新的优先级调度算法,对传统QOS队列调度进行了专门针对企业语音与视频的优化,大幅降低IP语音时延、消除视频马赛克,提高用户体验。

高性能IPv6业务能力,IPv4到IPv6平滑升级

l  S7700软硬件平台均支持IPv6,取得工信部IPv6入网认证和IPv6 Ready第二阶段金色认证。

l  支持IPv4/IPv6双协议栈,支持多种隧道技术,支持IPv6静态路由、RIPng、OSPFv3、BGP+、IS-ISv6、IPv6组播,满足IPv6独立组网和IPv4/IPv6混合组网要求。

智能流量负载均衡,提升企业IT利用效率

l  S7700负载均衡器支持加权轮询、基于连接数、加权IP地址Hash和基于HTTP URL的Hash等多种均衡调度算法,全面满足客户负载均衡要求。

l  S7700负载均衡器支持TCP和HTTP重用,减轻服务器拆除/建立TCP连接的负载,提高服务器访问效率。

l  S7700负载均衡器支持动态“锁流”技术,满足电子商务网站在线购物负载均衡需求。

强大的网络流量分析能力,随时网络健康诊断

l  S7700支持随板分布式网络Netstream业务分析功能,满足用户对网络流量实时采集、分析需要。

l  支持Netstream V5/V8/V9多种报文格式,支持聚合流量模板,减轻网络采集器系统压力,支持实时流量采集、动态报表生成、属性分析、流量异常告警等功能。

l  帮助客户对网络流量进行实时监控、现网设备吞吐分析,为优化网络结构、科学合理扩容提供决策依据。

全方位安全保护,应对企业内外部安全威胁

l  内嵌集中式防火墙板卡,支持虚拟防火墙与NAT多实例,满足多VPN客户共用防火墙组网环境。应用层包过滤技术对应用层报文内容进行复杂规则检测和过滤。

l  提供完善的NAC解决方案,支持MAC地址认证、Portal认证、802.1x认证、DHCP Snooping触发认证多种认证方式,有效应对哑终端接入、移动设备接入和集中式IP地址分配等多种接入方式的安全挑战,确保企业网络安全。

l  提供2级CPU保护机制,支持1K CPU硬件保护队列,可实现数据和控制的分离处理,防止拒绝服务攻击、非法接入以及控制平面过载等安全威胁,提供业界领先的一体化安全解决方案。

无线AC模块,全面满足移动办公需求



l  S7700无线AC板卡支持丰富的RF(射频)管理。支持AP上线时自动选择信道和功率,在AP重叠区域,信号冲突时自动调整功率或信道,RSSI(接收信号强度指示)/SNR(信噪比)的不断更新,让系统可以实时了解每一个无线用户所处电磁环境,提升网络可用性。

l  S7700无线AC板卡支持802.1x认证、MAC地址认证、Portal认证、WAPI认证等多种认证方式,满足客户不同终端、不同安全等级设备的接入需求

l  支持二、三层漫游,终端设备跨AP漫游快速切换,AC间1+1、N+1多机冷备和AC间负载分担提高网络可靠性。



一体化EPON板卡,无源维护更舒心



l  S7700 EPON板卡支持12 EPON接口与12GE以太接口,上下行带宽无收敛,节省建网投资。支持1.25G上下行对称带宽,20公里长距传输。

l  S7700可同时承担EPON接入和核心层路由交换机双重角色,减少网络层次,降低用户组网成本。



创新节能芯片,智能功耗控制



l  创新节能芯片,实现按流量动态调整功率,支持端口休眠,无流量不耗电。

l  智能POE供电,可以实现基于PD设备角色启动不同的能源管理方案,保持设备能源管理弹性。

支持IEEE 802.3az能效以太网标准,线卡收发器具备低功率闲置模式,支持正常工作与低功率状态快速转换,低流量低功耗。

产品规格

项目

S7703

S7706

S7712

背板容量

1.2Tbps

2.4Tbps

4.8Tbps

交换容量

720G

2T

2T

包转发率

540Mpps

1080Mpps

1320Mpps

业务槽位

3

6

12

VLAN

支持Access、Trunk、Hybrid方式

支持default VLAN

支持VLAN 交换

支持QinQ、增强型灵活QinQ

支持基于MAC的动态VLAN分配

MAC地址功能

支持MAC地址自动学习和老化

支持静态、动态、黑洞MAC表项

支持源MAC地址过滤

支持基于端口和VLAN的MAC地址学习限制

STP

支持STP,RSTP和MSTP

支持BPDU保护、Root保护、环路保护

支持BDPU Tunnel

IP路由

支持RIP、OSPF、ISIS、BGP等IPv4动态路由协议

支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6动态路由协议

组播

支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping

支持 PIM DM、PIM SM、PIM SSM

支持MSDP、MBGP

支持用户快速离开机制

支持组播流量控制

支持组播查询器

支持组播协议报文抑制功能

支持组播CAC

支持组播ACL

MPLS

支持MPLS基本功能

支持MPLS OAM

支持MPLS TE

支持MPLS VPN/VLL/VPLS

可靠性

支持LACP、支持跨设备E-Trunk

支持VRRP、BFD for VRRP

支持 BFD for BGP/IS-IS/OSPF/静态路由

支持 NSF、GR for BGP/IS-IS/OSPF/LDP

支持TE FRR、IP FRR

支持以太网OAM 802.3ah802.1ag

支持 ITU-Y.1731

支持DLDP

支持运行中软件升级ISSU

QoS

支持基于Layer2协议头、Layer3协议、Layer4协议、802.1p优先级等的组合流分类

支持ACL、CAR、Remark、Schedule等动作

支持PQ、WRR、DRR、PQ+WRR、PQ+DRR等队列调度方式

支持WRED、尾丢弃等拥塞避免机制

支持流量整形

EPON OLT

支持IEEE 802.3ah

支持DBA

支持ONU上、下行带宽控制

支持ONU环回测试

配置与维护

支持Console、Telnet、SSH等终端服务

支持SNMPv1/v2/v3等网络管理协议

支持通过FTP、TFTP方式上载、下载文件

支持BootROM升级和远程在线升级

支持热补丁

支持用户操作日志

安全与管理

802.1x认证,Portal认证

支持NAC

支持RADIUS和HWTACACS用户登录认证

命令行分级保护,未授权用户无法侵入

支持防范DoS攻击、TCP的SYN Flood攻击、UDP Flood攻击、广播风暴攻击、大流量攻击

支持1K CPU通道队列保护

支持ICMP实现ping和traceroute功能

支持RMON

增值业务能力

支持Firewall功能

支持NAT功能

支持IPSec功能

支持负载均衡功能

支持无线AC功能

绿色节能

支持802.3az能效以太网

机箱尺寸mm(宽×深×高)

442×476×175

442×476×442

442×476×664

机箱重量(空配)

<15Kg

<30Kg

<45Kg

工作电压

DC:–38.4V~–72V

AC:90V~290V

整机供电能力(不含POE)

800W

1600W

1600W

整机最大POE功率

2200W

8800W

8800W

解决方案应用

1、大型园区网解决方案



Quidway S7700智能路由交换机具备2T交换容量和高密度万兆端口,可以作为大型企业园区汇聚交换机设备,组建高可靠、业务易扩展、易管理的企业园区网络。S7700支持硬件CPU通道队列,防火墙功能模块,在汇聚层为企业业务增加安全保障,保护企业核心免受DDOS攻击与各种安全威胁。



2、中小型园区网解决方案



Quidway S7700智能路由交换机支持OSPF、BGP、MPLS全线速转发,同时具备防火墙、IPSec模块,整机2T交换容量,可以作为中小型企业园区网络的核心设备。为中小企业园区提供高性价比、高可靠、多业务易部署的网络解决方案。



3、EPON视频监控解决方案

Quidway S7700智能路由交换机支持OLT支持20km长距、1:64高分光比,配合1:2(5:95)低差损分光器,广泛适用于城市道路监控、高速公路/铁路全程监控以及大型制造企业生产厂区监控等视频监控长距密集接入。
